Phần mềm bao gồm 2 chương trình: ISIS cho phép mô phỏng mạch và ARES dùng để vẽ mạch in. Proteus là công cụ mô phỏng cho các loại Vi Điều Khiển khá tốt, nó hỗ trợ các dòng VĐK 8051, AVR, PIC, dsPIC, ARM ... các giao tiếp I2C, SPI, CAN, USB, Ethenet,... ngòai ra còn mô phỏng các mạch số, mạch tương tự một cách hiệu quả.

Proteus là bộ công cụ chuyên về mô phỏng mạch điện tử. Các phần mềm (công cụ) trong bộ là:

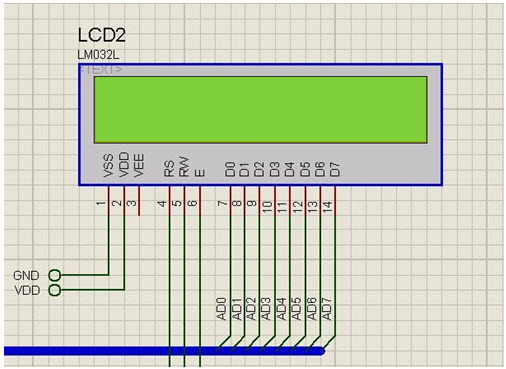

ISIS Schematic Capture:



- ISIS đã được nghiên cứu và phát triển trong hơn 12 năm và có hơn 12000 người dùng trên khắp thế giới. Sức mạnh của nó là có thể mô phỏng hoạt động của các hệ vi điều khiển mà không cần thêm phần mềm phụ trợ nào. Sau đó, phần mềm ISIS có thể xuất file sang ARES hoặc các phần mềm vẽ mạch in khác.

- Trong lĩnh vực giáo dục, ISIS có ưu điểm là hình ảnh mạch điện đẹp, cho phép ta tùy chọn đường nét, màu sắc mạch điện, cũng như thiết kế theo các mạch mẫu (templates)

Những khả năng khác của ISIS là:

• Chạy trên nền Windows 98/Me/2k/XP
• Tự động sắp xếp đường mạch và vẽ điểm giao đường mạch.
• Chọn đối tượng và thiết lập thông số cho đối tượng dễ dàng
• Xuất file thống kê linh kiện cho mạch
• Xuất ra file Netlist tương thích với các chương trình làm mạch in thông dụng.
• Đối với người thiết kế mạch chuyên nghiệp, ISIS tích hợp nhiều công cụ giúp cho việc quản lý mạch điện lớn, mạch điện có thể lên đến hàng ngàn linh kiện.
• Thiết kế theo cấu trúc (hierachical design)
• Khả năng tự động đánh số linh kiện.

ARES PCB Layout:



ARES (Advanced Routing and Editing Software) là phần mềm vẽ mạch in PCB. Nó vẽ mạch dựa vào file nestlist cùng các công cụ tự động khác.

+ Đặc điểm chính:

. Có cơ sở dữ liệu 32 bit cho phép độ chính xác đến 10nm, độ phân giải góc 0.10 và kích thước board lớn nhất là +/- 10 mét. ARES hỗ trợ mạch in 16 lớp.
. Làm việc thông qua các menu ngữ cảnh tiện lợi
. File netlist từ phần mềm vẽ mạch nguyên lý ISIS.
. Tự động cập nhật ngược chỉ số linh kiện, sự đổi chân, đổi cổng ở mạch in sang mạch nguyên lý.
. Công cụ kiểm tra lỗi thiết kế.
. Thư viện đầy đủ từ lỗ khoan mạch đến linh kiện dán.

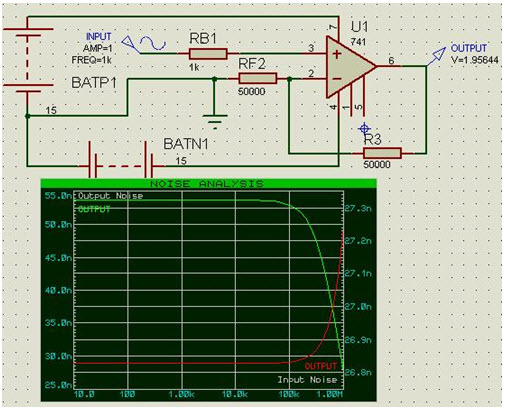

Simulation (ProSPICE/VSM)

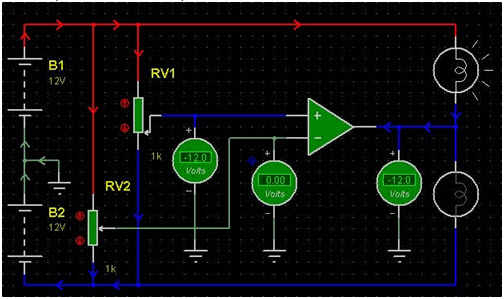

PROTEUS VSM là sự kết hợp giữa chương trình mô phỏng mạch điện theo chuẩn công nghiệp SPICE3F5 và mô hình linh kiện tương tác động (animated model). Nó cho phép người dùng tự tạo linh kiện tương tác động và thực ra có rất nhiều linh kiện loại này được tạo ra mà không cần code lập trình. Do đó, PROTEUS VSM cho phép người dùng thực hiện các “mô phỏng có tương tác” giống như hoạt động của một mạch thật.



Thêm nữa, chương trình cung cấp cho chúng ta rất nhiều mô hình linh kiện có chức năng mô phỏng, từ các vi điều khiển thông dụng đến các linh kiện ngoại vi như LED, LCD, keypad, cổng RS232 …Do đó cho phép ta mô phỏng từ một hệ vi điều khiển hoàn chỉnh đến việc xây dựng phần mềm cho hệ thống đáp ứng các giao thức vật lý.

ISIS & ARES 7.7 Core Applications:

Pre-Production Check detects common design integrity problems prior to Gerber/Excellon or ODB++ output

- Unplaced components.
- Incomplete board edge.
- Components outside the board edge.
- Missing or extra connections.
- Invalid or non-refreshed ground planes.
- Design rule (DRC Errors)

Ability to ignore DRC errors.
Support for IDF format export to Circuitworks/Solidworks.
Save and restore of default colour settings and other preferences in the 3D viewer.

Proteus VSM CPU Models: - Requires appropriate VSM licence.
PIC18F8680, PIC18F8585
MSP430F2112, MSP430F2122, MSP430F2132, MSP430F2232, MSP430F2252, MSP430F2272
MSP430F233, MSP430F235, MSP430F247, MSP430F248, MSP430F249, MSP430F2330
MSP430F2350, MSP430F23570, MSP430F2410, MSP430F2416, MSP430F2417

Download bản demo tại địa chỉ:
http://www.labcenter.co.uk/download/prodemo_download.cfm#professional
